Автор: Денис Аветисян
Новая фотонная интегральная схема позволяет полностью контролировать поляризацию света, объединяя в себе функции генерации и анализа.
Представлена компактная фотонная интегральная схема, реализующая синтез и анализ произвольных состояний поляризации на основе решетчатого поляризатора и бинарного дерева интерферометров Маха-Цендера.
Контроль и измерение поляризации света критически важны для широкого спектра фотонных систем, однако традиционные решения требуют громоздких оптических элементов. В данной работе, посвященной созданию ‘Integrated Photonic Polarization Synthesizer and Analyzer’, представлен фотонный интегральный чип, способный как генерировать, так и анализировать произвольные состояния поляризации света. Устройство реализует полный доступ к степени поляризации когерентного света на единой платформе, используя решетчатый делитель поляризации и бинарное дерево интерферометров Маха-Цендера. Может ли данная интегральная схема стать основой для создания надежных и компактных фотонных систем с расширенными возможностями управления поляризацией?
Управление светом: фундаментальная проблема и новые горизонты
Управление состоянием поляризации света является основополагающим аспектом для широкого спектра фотонных приложений, включая оптические коммуникации, сенсорику и квантовые технологии. Однако, традиционные методы, такие как использование поляризационных фильтров или волновых пластин, зачастую страдают от недостаточной точности и сложности масштабирования для современных требований. Неспособность точно контролировать поляризацию ограничивает производительность и функциональность многих устройств, а необходимость в прецизионном управлении стимулирует поиск инновационных подходов, способных преодолеть ограничения существующих технологий и обеспечить эффективное управление светом в миниатюрных и сложных системах. Разработка новых материалов и структур, позволяющих динамически и точно изменять поляризационное состояние света, представляет собой ключевую задачу современной оптоэлектроники.
Для достижения точного контроля над поляризацией света требуется разработка принципиально новых конструкций, выходящих за рамки традиционных методов. Исследования показывают, что существующие подходы часто не обеспечивают необходимой гибкости и детализации, что ограничивает их применение в передовых технологиях. Инновационные разработки, такие как метаматериалы и наноструктуры, позволяют управлять поляризацией на субволновом уровне, открывая возможности для создания компактных, высокоэффективных и настраиваемых поляризационных устройств. Эти новые конструкции позволяют не только изменять, но и формировать поляризационное состояние света с беспрецедентной точностью, что является ключевым фактором для развития оптоэлектроники, квантовых технологий и биофотоники.
Решётчатый поляризационный делитель: решение задачи
Устройство использует решетчатый поляризационный делитель (PSGC) для эффективного разделения и манипулирования поляризацией света при нормальном падении. PSGC представляет собой дифракционную решетку, спроектированную таким образом, чтобы направлять различные поляризации света по разным путям. Это достигается за счет использования периодической структуры, которая создает конструктивную и деструктивную интерференцию для разных поляризаций, что приводит к их пространственному разделению. Работа при нормальном падении упрощает интеграцию устройства в оптические схемы и уменьшает потери, связанные с угловым отклонением света.
Конструкция поляризационно-разделяющего решетчатого связывателя (PSGC) использует кремниевые волноводы для обеспечения эффективного управления световыми поляризациями. Решетка спроектирована для работы в квази-TE-моде, что позволяет оптимизировать характеристики устройства. Выбор квази-TE-моды обусловлен её более низкой эффективной длиной волны в кремнии по сравнению с квази-TM-модой, что обеспечивает более компактную конструкцию и минимизирует потери при распространении света в волноводе. Работа в данном режиме также способствует повышению эффективности разделения поляризаций, что критически важно для функционирования устройства.

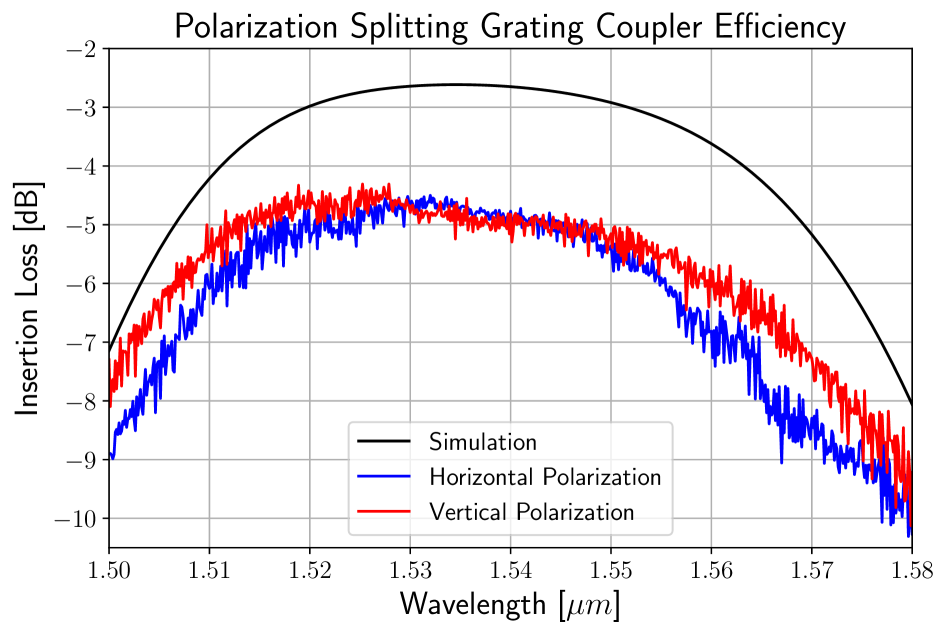

Изготовление поляризационно-разделяющей решетчатой связки (PSGC) было осуществлено в рамках мультипроекта на кремниевой пластине, что позволило оперативно создать прототип и провести его тестирование. Полученное устройство демонстрирует минимальные потери вставки, составляющие -4.3 дБ для TM-поляризованного света и -4.5 дБ для TE-поляризованного света на длине волны 1.565 мкм. Использование мультипроекта позволило снизить стоимость и время изготовления устройства.
Бинарная решетка для произвольных состояний поляризации: как это работает
Фотонный меш, реализованный в данной работе, представляет собой бинарную структуру, построенную на основе интерферометров Маха-Цендера. Каждый узел этой структуры функционирует как базовый элемент для управления световым сигналом. Интерферометры Маха-Цендера обеспечивают возможность интерференции световых волн, что позволяет формировать и манипулировать поляризацией света. Бинарная организация меша позволяет масштабировать систему и создавать сложные конфигурации, необходимые для генерации и анализа произвольных состояний поляризации. Такая архитектура обеспечивает гибкость и точность управления световыми сигналами в оптических схемах.
В структуру Маха-Цендера интегрированы микронагреватели из нитрида титана, использующие термооптический эффект для прецизионного управления показателем преломления. Нагреватели позволяют локально изменять показатель преломления материала, что обеспечивает возможность динамического контроля фазы и амплитуды света, проходящего через интерферометр. Изменение температуры нагревателей приводит к изменению показателя преломления в соответствии с коэффициентом термооптического эффекта данного материала, что позволяет точно настраивать параметры оптического сигнала и реализовывать сложные функции управления поляризацией.
Направленные соединители, интегрированные в структуру интерферометров Маха-Цендера, обеспечивают точное разделение и рекомбинацию светового потока. Этот принцип позволяет осуществлять сложные манипуляции с поляризацией света, формируя и анализируя произвольные поляризационные состояния. Точность разделения и рекомбинации критически важна для достижения высокой точности формирования и измерения поляризации, что достигается благодаря тщательному проектированию геометрии соединителей и контролю параметров оптического волновода. Регулировка параметров соединителей позволяет управлять амплитудой и фазой световых волн, необходимых для представления и анализа Jones векторов, описывающих состояние поляризации.
Схема построена для генерации и анализа произвольных состояний поляризации, математически описываемых комплексными амплитудами. Генератор поляризации обеспечивает среднеквадратичную ошибку (RMSE) в 1.7% для амплитуды и 0.005π радиан для фазы. Анализатор поляризации демонстрирует RMSE в 2.9% для амплитуды и 0.07π радиан для фазы. Данные показатели точности достигаются за счет точного контроля над комплексными амплитудами, что позволяет создавать и характеризовать широкий спектр поляризационных состояний с высокой степенью достоверности.
Подтверждение эффективности и перспективы развития

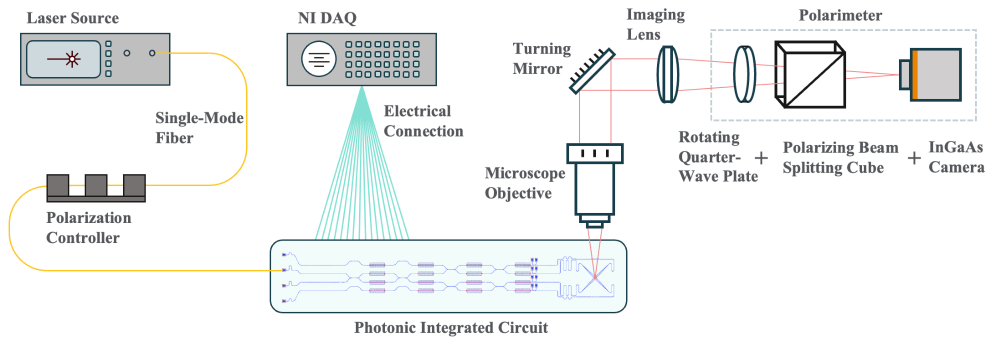

Характеризация работы устройства проводилась с использованием параметров Стокса, что позволило получить полное описание состояния поляризации на выходе. Этот метод, основанный на измерении четырех параметров, описывающих интенсивность и фазу различных поляризационных состояний света, обеспечил всестороннюю оценку эффективности работы гратинной решетки. Использование параметров Стокса позволило не только определить степень поляризации излучения, но и точно установить его эллиптичность и ориентацию, предоставляя исчерпывающую информацию о качестве разделения поляризаций и общей стабильности устройства. Полученные данные подтверждают высокую эффективность предложенной конструкции и ее соответствие требованиям к точному контролю поляризационного состояния света.

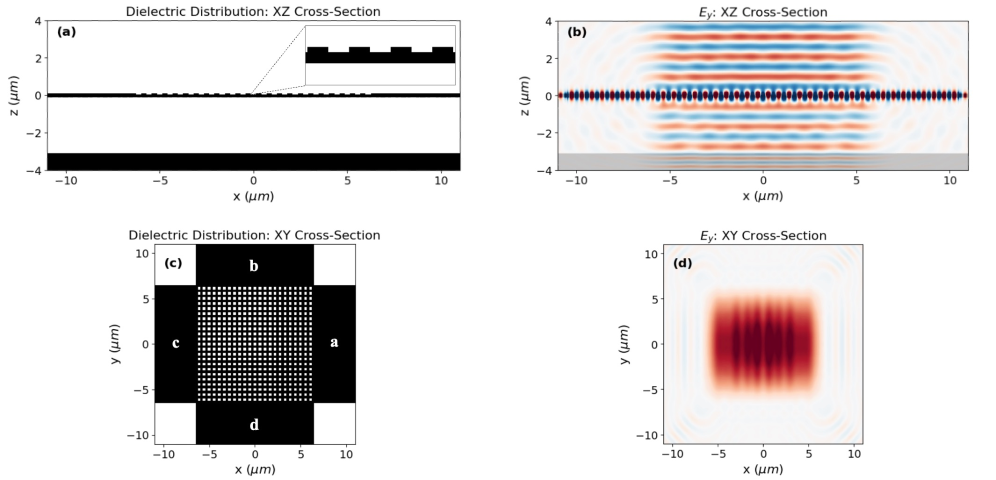

Для подтверждения корректности конструкции и оптимизации характеристик поляризационного разделителя на дифракционной решетке применялось численное моделирование методом FDTD (finite-difference time-domain). Этот подход позволил детально исследовать распространение света в структуре, выявить оптимальные параметры решетки для достижения максимального коэффициента разделения поляризаций и минимизировать потери сигнала. Результаты моделирования были сопоставлены с экспериментальными данными, что подтвердило высокую точность разработанной конструкции и эффективность выбранного метода оптимизации. Такое сочетание численного анализа и практических измерений является ключевым для разработки высокопроизводительных оптических устройств.
Представленная интегрированная платформа демонстрирует значительный потенциал в области передовых фотонных приложений, включая квантовую информационную обработку и оптическую связь. Компактность и универсальность устройства позволяют создавать сложные фотонные схемы на чипе. В ходе тестирования была достигнута низкая зависимость потерь от поляризации — всего 1.2 дБ на длине волны 1.565 мкм, что подтверждает высокую эффективность передачи сигнала и открывает возможности для реализации высокоскоростных и надежных оптических систем. Данный результат свидетельствует о перспективности платформы для дальнейшей миниатюризации и интеграции оптических компонентов.
Дальнейшие исследования направлены на повышение масштабируемости и плотности интеграции бинарной решетки для достижения более сложного контроля над поляризацией света. Разработка предполагает увеличение числа каскадных ответвлений в структуре решетки, что позволит создавать более сложные алгоритмы управления поляризацией и реализовывать произвольные матрицы Мюллера. Повышение плотности интеграции позволит уменьшить габариты устройства и снизить потери сигнала, что критически важно для перспективных приложений в области квантовой информатики и оптических коммуникаций. Ожидается, что оптимизация геометрии и материалов решетки позволит добиться высокой эффективности и стабильности работы даже при высокой степени интеграции.
Благодарности и взгляд в будущее
Данное исследование стало возможным благодаря щедрому финансированию от Управления научных исследований ВВС. Поддержка Управления сыграла ключевую роль в обеспечении ресурсами, необходимыми для проведения сложных экспериментов и разработки передовых технологий. Без этой финансовой поддержки реализация проекта, направленного на расширение границ современной оптоэлектроники, была бы значительно затруднена. Финансирование позволило привлечь высококвалифицированных специалистов, приобрести современное оборудование и обеспечить стабильную работу исследовательской группы на протяжении всего периода реализации проекта.
Реализация данного исследования стала возможна благодаря слаженной работе и ценному вкладу исследовательских центров и лабораторий, предоставивших доступ к передовому оборудованию для микро- и нанофабрикации. Особая благодарность выражается командам специалистов, обеспечившим поддержку на всех этапах — от проектирования и создания прототипов до проведения сложных измерений и анализа полученных данных. Их опыт и преданность делу сыграли ключевую роль в достижении представленных результатов и открывают новые перспективы для развития оптоэлектроники и квантовых технологий.
Разработка представленной технологии открывает новые горизонты для развития интегрированной фотоники и квантовых технологий. В частности, созданная платформа позволяет значительно упростить и удешевить производство оптических схем, что критически важно для создания компактных и энергоэффективных устройств. Перспективы включают в себя разработку высокоскоростных оптических коммуникаций, миниатюрных сенсоров и, что особенно важно, продвижение в области квантовых вычислений и криптографии. Возможность интеграции большого числа оптических элементов на едином чипе позволяет создавать сложные квантовые схемы, необходимые для реализации перспективных алгоритмов и систем. Таким образом, данное исследование является важным шагом на пути к созданию следующего поколения оптических и квантовых устройств.
Наблюдатель видит, как элегантная схема, описанная в статье, стремится к идеальному контролю над поляризацией света. Компактный фотонный интегральный чип, использующий решетчатый делитель поляризации и бинарное дерево интерферометров Маха-Цендера, кажется воплощением инженерной мысли. Однако, подобно неизбежному течению времени, даже такая тщательно спроектированная система столкнётся с реальностью производственной среды. Как говорил Альберт Эйнштейн: «Если вам не удаётся объяснить что-либо простым способом, значит, вы сами этого не понимаете». И здесь, в стремлении к абсолютному контролю над поляризацией, кроется та же закономерность: любая абстракция умирает от продакшена, но умирает красиво, предоставляя данные для новых итераций и улучшений в области поляриметрических измерений.
Что дальше?
Представленная схема, безусловно, элегантна в своей компактности. Однако, стоит помнить: каждая «самовосстанавливающаяся» система просто ещё не сломалась. Продакшен найдёт способ довести даже самый красивый чип до состояния, когда анализ поляризации будет определяться исключительно везением. Вопрос не в том, сможет ли схема синтезировать и анализировать произвольные поляризации, а в том, как долго она сохранит эту способность под воздействием реальных температур, напряжений и неизбежной деградации материалов.
Очевидно, что текущая реализация представляет собой лишь первый шаг. Дальнейшие исследования неизбежно будут направлены на увеличение масштабируемости, снижение потерь и, что самое важное, на создание более устойчивых к внешним воздействиям компонентов. Документация, разумеется, останется формой коллективного самообмана, но, возможно, удастся создать хотя бы иллюзию предсказуемости поведения системы в различных условиях.
Если баг воспроизводится — значит, у нас стабильная система. Но, скорее всего, нас ждёт бесконечный цикл оптимизации и исправления новых ошибок, вызванных, как всегда, «непредвиденными» обстоятельствами. И это, пожалуй, самое предсказуемое развитие событий.
Оригинал статьи: https://arxiv.org/pdf/2602.17024.pdf
Связаться с автором: https://www.linkedin.com/in/avetisyan/
